產品說明:

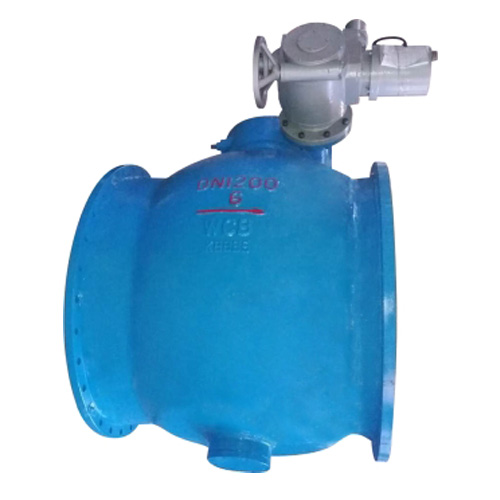

PQ340F/Y硬密封偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封性能。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
產品特點:
1.內部閥座為活動閥座，具有一定磨損補償作用，更換拆卸方便。
2.用途范圍廣泛，基本可以適用各種普通管線介質使用。
3.閥體是一體式鑄造，連接點少故而泄露點就少。
執行標準:
設計制造：GB/T12237-2007/GB/T26146-2010
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
產品主要零件材料:
PQ340F/Y硬密封偏心半球閥零件材料
| 名稱 |
材質 |
| 閥體 |
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
| 閥軸 |
2Cr13、1Cr13 |
| 閥瓣 |
合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
| 閥座 |
合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
| 軸承 |
鋁青銅、FZ－1復合材料 |
| 填料 |
聚四氟乙烯、柔性石墨 |
產品性能參數:
PQ340F/Y硬密封偏心半球閥性能參數
| 公稱壓力（Mpa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
| 公稱通經（mm） |
40－1600 |
40－1600 |
40－1200 |
40－600 |
40－600 |
| 密封試驗壓力（Mpa） |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
| 殼體試驗壓力（Mpa） |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
| 適用溫度（℃） |
－29～300、－29～425、－29～540 |
| 適用介質 |
清水、海水、污水、酸堿等液體、料漿、蒸汽、燃氣、油類 |
| 驅動方式 |
手動、電動、氣動 |
| 連接形式 |
法蘭連接、對夾連接 |
| 安裝方式 |
立式安裝、臥式安裝 |
產品外形結構連接尺寸:
PQ340F/Y硬密封偏心半球閥外形結構連接尺寸
| 公稱壓力 PN/Mpa |
公稱通徑
DN/mm |
尺寸 （mm） |
| L |
D |
K |
d |
f |
C |
Z-￠d |
H |
| 1.6 |
40 |
165 |
150 |
110 |
85 |
3 |
16 |
4-￠18 |
|
| 50 |
178 |
165 |
125 |
100 |
|
| 65 |
190 |
185 |
145 |
120 |
18 |
280 |
| 80 |
203 |
200 |
160 |
135 |
20 |
8-￠18 |
320 |
| 100 |
229 |
220 |
180 |
155 |
370 |
| 125 |
254 |
250 |
210 |
185 |
22 |
430 |
| 150 |
267 |
285 |
240 |
210 |
24 |
8-￠23 |
510 |
| 200 |
292 |
340 |
295 |
265 |
26 |
12￠-23 |
600 |
| 250 |
330 |
405 |
355 |
320 |
30 |
12-￠26 |
690 |
| 300 |
502 |
460 |
410 |
375 |
4 |
760 |
| 350 |
572 |
520 |
470 |
435 |
34 |
16-￠26 |
830 |
| 400 |
610 |
580 |
525 |
485 |
36 |
16-￠30 |
925 |
| 450 |
660 |
640 |
585 |
545 |
40 |
20-￠30 |
1025 |
| 500 |
700 |
715 |
650 |
608 |
44 |
20-￠34 |
1120 |
| 600 |
813 |
840 |
770 |
718 |
5 |
48 |
20-￠36 |
1210 |

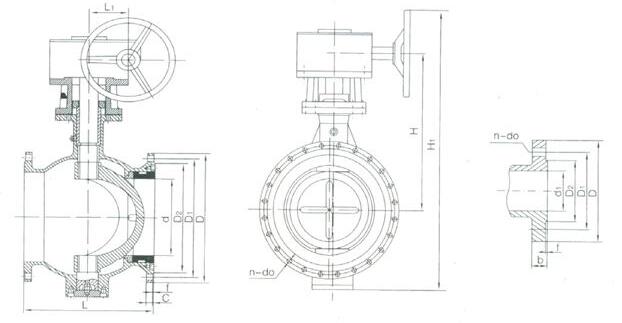

產品結構尺寸圖:
氣動球閥的維護:
氣動球閥在安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。
2、確認管線內是否有雜質、焊渣等，必須要把管線內吹掃干凈。
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證閥門完好無損。
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。
